- 商品名稱：KJCP-10*1.5屏蔽控制電纜
- 添加時間：2022-02-21 16:38:31
- 電 話：0550-7039257
郵 箱：1021757830@qq.com

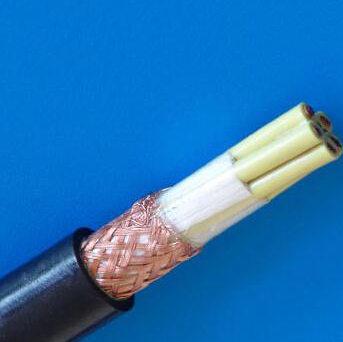

KJCP-10*1.5屏蔽控制電纜
一：KJCP屏蔽控制電纜產品特點及用途
KJCP屏蔽控制電纜適用于交流額定電壓450/750及以下儀表用控制電纜產品,巡回檢測裝置屏蔽電纜采用對絞鋁塑復合膜屏蔽和銅絲編織屏蔽,抗干擾性能優越,廣泛用于計算機測控裝置。
二：KJCP屏蔽控制電纜產品執行標準：企業標準，阻燃特性試驗執行GB12666.5-90標準
三：KJCP屏蔽控制電纜使用特性
1． 交流額定電壓：U0/U 450/750KV
2． 高工作溫度不超過70℃。
3． 電纜安裝敷設溫度應不低于0℃。
4． 電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的10倍
銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍
四：KJCP屏蔽控制電纜基本型號及M稱
1．儀表用控制電纜
KJYVP | 聚乙烯J緣聚氯乙烯護套編織屏蔽儀表用控制電纜 |
KJYVPR | 聚乙烯J緣聚氯乙烯護套編織屏蔽儀表用控制軟電纜 |
KJYVP2 | 聚乙烯J緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜 |
KJYVP2R | 聚乙烯J緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜 |
KJYVP3 | 聚乙烯J緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜 |
KJYVPR | 聚乙烯J緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜 |
KJYVP | 聚乙烯J緣聚氯乙烯護套編織屏蔽儀表用控制電纜 |
KJYVPR | 聚乙烯J緣聚氯乙烯護套編織屏蔽儀表用控制軟電纜 |
KJYVP2 | 聚乙烯J緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜 |
KJYVP2R | 聚乙烯J緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜 |
KJYVP3 | 聚乙烯J緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜 |
KJYVPR3 | 聚乙烯J緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜 |
阻燃型電纜在型號前加ZR。 | |
2數字巡回檢測裝置用KJCP屏蔽控制電纜
KJCP | 交聯聚乙烯J緣，鋁箔全覆蓋屏蔽、鋁箔內平行附設鍍錫銅絲引流線，鍍錫銅絲編織屏蔽，阻燃聚氯乙烯護套層。 |
KJCPR |
五：KJCP屏蔽控制電纜代號M稱和含義
表2
項目 | 代號 | 說明 |
阻燃特性 | ZR | 分A,B,CJ阻燃 |
系列代號 | KJ | 儀表用控制電纜（數字巡回控制電纜） |
J緣材料 | V | 聚氯乙烯,阻燃聚氯乙烯 |
Y | 聚乙烯 | |
護套材料 | V | 聚氯乙烯,阻燃聚氯乙烯 |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑繞包屏蔽 | |
鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
23 | 鋼帶鎧裝聚乙烯護套 | |
32 | 鋼絲鎧裝聚氯乙烯護套 | |
33 | 鋼絲鎧裝聚乙烯護套 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
六：KJCP屏蔽控制電纜主要技術指標
1． 成品電纜導體直流電阻（Ω/km.20℃）參照附錄表3。
2．20℃時J緣電阻不小于5000MΩ/KM,成品電纜經受交流50HZ2.0KV/5min電壓試驗不擊穿。
