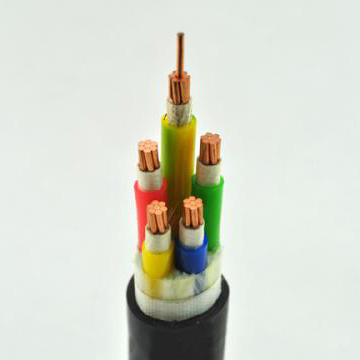

- 商品名稱：NH-KVV NH-KVVP耐火控制電纜
- 添加時間：2022-02-21 16:32:00
- 電 話：0550-7039257
郵 箱：1021757830@qq.com
耐火控制電纜具有較高的耐火能力，能經受火焰直接燃燒且在一定時間內不發生短路或斷路故障，在火災發生時，有利于滅火及減少損失。適用于各種火災危險性較大，消防重要性較高的場所中的電器裝置及控制系統。
耐火控制電纜產品標準： Q/320831NHN004-1996
耐火控制電纜使用特性：
? 交流額定電壓： UO/U450/750V
? 電纜長期允許工作溫度： -25 ℃ ~+105 ℃及 -60 ℃ ~+200 ℃兩種 .
? 耐火特性 : 符合 GB12666.6-90 規定 :
A 類 : 火焰溫度 950 ℃ -1000 ℃ B 類 : 火焰溫度 750 ℃ -800 ℃
燃燒時間 90min 燃燒時間 :90min
附加電壓 500V 電流 3A 附加電壓 500V 電流 3A
? 阻燃特性 : 符合 GB12666.5-90 試驗 A 類
?
? 電纜允許小彎曲半徑 : 非鎧裝不低于電纜外徑 12 倍型號 :
主要材料 | 聚氯乙烯J緣 聚氯乙烯護套 | 低煙低鹵J緣低煙無鹵護套 | 氟塑料J緣 低煙低鹵護套 | 氟塑料J緣 低煙無鹵護套 | 氟塑料J緣 氟塑料護套 |
單股導體無屏蔽 | NH-KVV | NH-KV D Y D | NH-KFV D | NH-KFY D | NH-KFF |
單股導體銅絲屏蔽 | NH-KVVP | NH-KV D Y D P | NH-KFV D P | NH-KFY D P | NH-KFFP |
單股導體銅帶屏蔽 | NH-KVVP 2 | NH-KV D Y D P 2 | NH-KFV D P 2 | NH-KFY D P 2 | NH-KFFP 2 |
軟導體無屏蔽 | NH-KVVR | NH-KV D Y D R | NH-KFV D R | NH-KFY D R | NH-KFFR |
軟導體銅絲屏蔽 | NH-KVVRP | NH-KV D Y D RP | NH-KFV D RP | NH-KFY D RP | NH-KFFRP |
鋼帶鎧裝無屏蔽 | NH-KVV 22 | NH-KV D Y D-22 | NH-KFV D-22 | NH-KFY D-22 | NH-KFF 22 |
注：聚氯乙烯采用 105 ℃阻燃料其J緣結構采用來耐火復合J緣結構。
規格：
截面 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 15mm 2 及以下 | 2.5mm 2 以上 | ||
A 類 | 1/0.80 | 1/1.13 | 1/1.13 | 1/1.38 | 1/1.78 | 1/2.25 | 1/2.76 | 聚氯乙烯護 | 氟塑料護套 | 聚氯乙烯護 | 氟塑料護套 |
B 類 | 19/0.1 | 19/0.2 | 19/0.2 | 19/0.3 | 19/0.3 | 49/0.3 | 49/0.3 | 2-61 芯 | 2-37 芯 | 4-27 芯 | 4-14 芯 |
技術指標：
性能能項目 | 技術指標 | ||||||||
導體直流電阻 ≤ （20 ℃ ） | Ω /km | 標稱截面 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 |
A 類 | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | ||
B 類 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | 4.95 | 3.30 | ||
試驗電壓 | V/5min | 3000 不擊穿 | |||||||
J緣電阻 | M Ω . km | ≥ 1000 | |||||||
耐火特性 | 通過 A 類、 B 類 （ 按 GB12666.5-90 試驗 ） | ||||||||
阻燃特性 | 通過 A 類 （ 按 GB12666.5-90 試驗 | ||||||||
