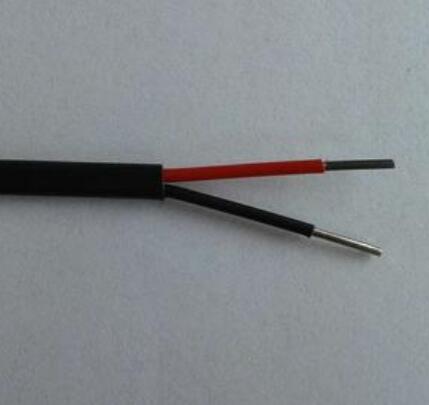

- 商品名稱：KX-G-VV熱電偶用補償導線
- 添加時間：2022-02-29 14:09:35
- 電 話：0550-7039257
郵 箱：1021757830@qq.com
介紹：
KX-G-VV熱電偶用補償導線/電纜是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長型和補償型兩種。
熱電偶用補償導線/電纜特性
1、工作溫度：
耐熱用：高200℃和260℃兩種
一般用：高70℃和105℃兩種
2、低環境溫度：
氟塑料絕緣和護套線纜：固定敷設-60℃，非固定敷設-20℃
聚氯乙烯絕緣和護套線纜：固定敷設-40℃，非固定敷設-15℃
3、允許彎曲半徑：
聚氯乙烯絕緣和護套非鎧裝線纜不小于電纜外徑的6倍
氟塑料絕緣和護套非鎧裝線纜不小于電纜外徑的10倍
鎧裝線纜不小于電纜外徑的12倍
補償導線、補償電纜合金導體和絕緣層顏色
型號 | 線芯正負JI | 線芯正負顏色 | 配用熱電偶分度號 | ||
正JI | 負級 | 正JI | 負級 | ||
SC或RC | 銅 | 銅鎳 | 紅 | 綠 | S（鉑銠10-鉑） |
KCA | 鐵 | 銅鎳 | 紅 | 藍 | K（鎳鉻-鎳硅） |
KCB | 銅 | 銅鎳 | 紅 | 藍 | |
KX | 鎳鉻 | 鎳硅 | 紅 | 黑 | |
EX | 鎳鉻10 | 銅鎳 | 紅 | 棕 | E（鎳鉻-銅鎳） |
JX | 鐵 | 銅鎳 | 紅 | 紫 | J（鐵-銅鎳） |
TX | 銅 | 銅鎳 | 紅 | 白 | T（銅-銅鎳） |
NC | 鐵 | 銅鎳 | 紅 | 灰 | N（鎳鉻硅-鎳硅） |
NX | 鎳鉻14硅 | 鎳硅 | 紅 | 灰 | |
補償導線、補償電纜使用分類、等級標志及護套顏色
使用 | 標志 | 允差等級 | 備注 | 護套顏色 | |||
普通級 | 精密級 | 普通級 | 精密級 | 本安型 | |||
一般用 | G | 無 | S | 舊標準中普通級用B表示 精密級用A表示 | 黑色 | 灰色 | 藍色 |
耐熱用 | H | 黑色 | 黃色 | 藍色 | |||
