- 商品名稱：TX-HA-FF46RP耐高溫屏蔽補償導線
- 添加時間：2022-02-21 11:34:55
- 電 話：0550-7039257
郵 箱：1021757830@qq.com

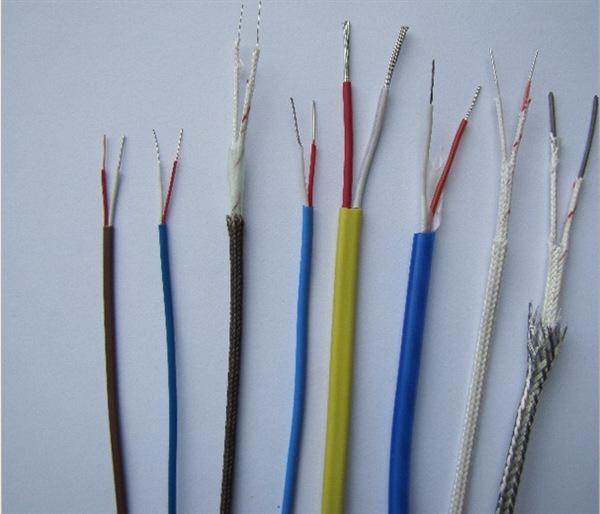

TX-HA-FF46RP耐高溫屏蔽補償導線作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。熱電偶補償導線等效采用IEC 584-3《熱電偶第三部份－補償導線》國家標準。絕緣層和護層選用進口上等氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度在60-205-260℃。產品主要應用于各種測溫裝置，已被廣泛用核電、石油、化工、冶金、電力等部門。
TX-HA-FF46RP耐高溫屏蔽補償導線主要技術指標
補償導線型號按產品的品種劃分為：SC,KC,KX,EX,JX,TX.
填中：a)型號**個字母與熱電偶的分度號相對應；
b)字母“X"表示延伸型補償導線（型別）
c)字母“C"表示補償型補償導線（型別）
注：sc型補償導線日配用R型分度號熱電偶
使用分類、允差等級、護層著色標志
使用分類 | 標志 | 允許等級及護層著色 | |
| 普通級 | 精密級 | ||
| 一般用 | G | B(黑色) | A(灰色) |
| 耐熱用 | H | B（黑色） | A(黃色) |
結構特征、絕緣層、護層材料、使用溫度：
R多股軟線芯
P屏蔽型
絕緣層及護層 | 使用溫度 | ||||||
材料 | 符號 | ||||||
聚氯乙烯 | PVC | －25～105℃ | |||||
聚全氟乙丙烯 | FEP | －60～205℃ | |||||
可深性聚四氟乙烯 | PFA | －60～260℃ | |||||
結構示意 | |||||||
護層 | 絕緣層 | 合金絲 | 護層 | 屏蔽層 | 絕緣層 | 合金絲 | |
TX-HA-FF46RP耐高溫屏蔽補償導線型號表示
規格 | 內容 | ||||||||||
S | 鉑銠10-鉑 | ||||||||||
N | 鎳鉻硅-鎳硅 | ||||||||||
K | 鎳鉻-鎳硅 | ||||||||||
E | 鎳鉻-銅鎳 | ||||||||||
J | 鐵-銅鎳 | ||||||||||
T | 銅-銅鎳（康銅） | ||||||||||
| 所 有 用 熱 電 偶 分 度 號 | X | 延伸型 | |||||||||
C | 補償型 | ||||||||||
| 型 別 或 用 途 標 記 | - | ||||||||||
G | 一般用 | ||||||||||
H | 耐熱用 | ||||||||||
| 使 用 分 度 標 記 | A | 精密度 | |||||||||
B | 普通級 | ||||||||||
| 允 差 等 級 標 記 | - | ||||||||||
V | 70℃或105℃聚氯乙烯 | ||||||||||
B | 無堿玻璃紗 | ||||||||||
F | 聚四氟乙烯 | ||||||||||
P | 鍍錫銅絲或裸銅絲屏蔽 | ||||||||||
| 絕 緣 層 材 料 標 記 | V | 70℃或105℃聚氯乙烯 | |||||||||
B | 無堿玻璃紗 | ||||||||||
F | 聚四氟乙烯 | ||||||||||
P | 鍍錫銅絲或裸銅絲屏蔽 | ||||||||||
| 護 層 材 料 標 記 | R | 多股軟線芯 | |||||||||
P | 屏蔽型 | ||||||||||
| 結 構 特 征 標 記 | R | 多股軟線芯 | |||||||||
P | 屏蔽型 | ||||||||||
| 結 構 特 征 標 記 | 對數×截面積 | ||||||||||
| 產 品 規 格 | |||||||||||
□ | □ | - | □ | □ | - | □ | □ | □ | □ | □ | |
示例：
配K型偶補償導線，單線標稱截面1.5mm2一般用普通級補償型補償導線表示為：
KC-GB-VV-2×1.5
耐熱用精密屏蔽補償型補償導線表示為
KC2-HA-FFP-2×1.5
耐熱用精密屏蔽軟線延伸型補償導線表示為：
KX-HA-FFRP-2×1.5
